Modelagem de Dados

← Início

Arquitetura de Persistência (Híbrida)

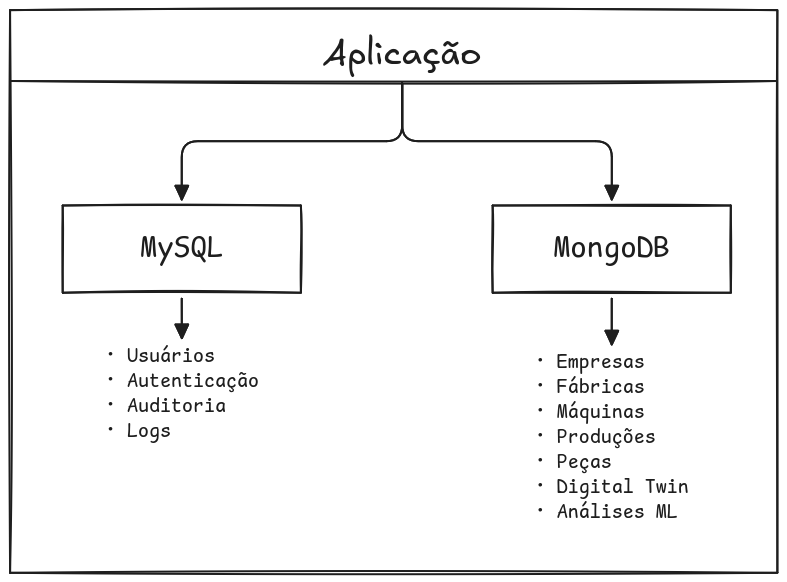

O sistema utiliza uma arquitetura híbrida de bancos de dados, onde MongoDB é o banco principal para os dados de negócio, e MySQL é utilizado para dados transacionais críticos.

Por que MongoDB como principal? - Diferentes máquinas possuem especificações variadas - Schema flexível permite cadastro dinâmico de atributos - Dados não-estruturados são mais utilizados no sistema

---

Schemas MongoDB

Visão Geral

O banco de dados MongoDB armazena os documentos operacionais do sistema (fábricas, máquinas, produções e peças).
Os documentos operacionais herdam os campos de auditoria createdAt e updatedAt. Algumas coleções (máquina, produção, peça) também suportam atributos dinâmicos via campo atributosExtras.

---

Coleção: filial

Representa as unidades produtivas (galpões, plantas industriais ou unidades) vinculadas a uma empresa.

{
  _id: ObjectId,
  empresa_id: Number,              // Referência à empresa (id do MySQL) - obrigatório
  nome: String,                    // Nome da filial/galpão - obrigatório
  tipo: String,                    // Enum: "GALPAO" | "PLANTA_INDUSTRIAL" | "UNIDADE"
  dimensoes: {
    largura: Number,
    comprimento: Number,
    altura: Number
  },
  endereco: {
    logradouro: String,
    numero: String,
    complemento: String,
    bairro: String,
    cidade: String,
    estado: String,
    cep: String,
    latitude: Number,
    longitude: Number
  },
  layout: String,                  // Referência ao Digital Twin
  capacidade: Number,              // Capacidade de produção
  createdAt: Date,
  updatedAt: Date
}

Índices

Nome	Campos	Tipo
idx_empresa_nome	empresa_id: 1, nome: 1	Compound

---

Coleção: maquina

Representa os equipamentos instalados em uma filial.

{
  _id: ObjectId,
  filial_id: ObjectId,             // Referência à filial
  nome: String,                    // Nome/identificação da máquina
  tipo: String,                    // Ex: "prensa", "cnc", "robô"
  coordenadas: {
    x: Number,
    y: Number,
    z: Number
  },
  status: String,                  // Enum: "ATIVO" | "MANUTENCAO" | "INATIVO"
  especificacoes: Object,          // Especificações técnicas dinâmicas por tipo
  manutencao: {
    ultima: Date,
    proxima: Date,
    historico: [
      {
        data: Date,
        tipo: String,
        descricao: String
      }
    ]
  },
  atributosExtras: Object,         // Campos dinâmicos adicionais
  createdAt: Date,
  updatedAt: Date
}

Índices

Nome	Campos	Tipo
idx_filial_status	filial_id: 1, status: 1	Compound
idx_filial_tipo	filial_id: 1, tipo: 1	Compound

---

Coleção: producao

Representa as ordens de produção executadas em uma máquina de uma filial.

{
  _id: ObjectId,
  filial_id: ObjectId,             // Referência à filial
  maquina_id: ObjectId,            // Referência à máquina
  ordem: String,                   // Número da ordem de produção
  dataInicio: Date,
  dataFim: Date,
  quantidade: Number,
  status: String,                  // Enum: "EM_ANDAMENTO" | "CONCLUIDO" | "CANCELADO"
  pecas: [
    {
      tipo: String,
      quantidade: Number,
      tempoPorUnidade: Number
    }
  ],
  atributosExtras: Object,         // Campos dinâmicos adicionais
  createdAt: Date,
  updatedAt: Date
}

Índices

Nome	Campos	Tipo
idx_filial_data	filial_id: 1, dataInicio: -1	Compound
idx_maquina_status	maquina_id: 1, status: 1	Compound

---

Coleção: peca

Representa as peças produzidas, com rastreamento de etapas.

{
  _id: ObjectId,
  producao_id: ObjectId,           // Referência à produção
  codigo: String,                  // Código de rastreamento único
  tipo: String,
  etapas: [
    {
      nome: String,
      maquina_id: ObjectId,
      inicio: Date,
      fim: Date,
      status: String
    }
  ],
  localizacaoAtual: String,
  atributosExtras: Object,         // Campos dinâmicos adicionais
  createdAt: Date,
  updatedAt: Date
}

Índices

Nome	Campos	Tipo
idx_codigo	codigo: 1	Unique
idx_producao	producao_id: 1	Simples
idx_etapas_maquina	etapas.maquina_id: 1	Simples

---

Enums Utilizados

Enum	Valores
TipoFilial	GALPAO, PLANTA_INDUSTRIAL, UNIDADE
StatusMaquina	ATIVO, MANUTENCAO, INATIVO
StatusProducao	EM_ANDAMENTO, CONCLUIDO, CANCELADO

---

Notas Técnicas

• empresa_id em filial é do tipo Number (referência ao id da tabela empresa no MySQL). Todos os outros relacionamentos entre documentos MongoDB usam ObjectId.
• atributosExtras existe nas coleções máquina, produção e peça como um objeto dinâmico. Ele permite persistir campos não previstos no schema original sem necessidade de migração.
• especificacoes em maquina é um campo dinâmico com semântica de domínio (especificações técnicas da máquina), separado intencionalmente de atributosExtras.
• Os campos createdAt e updatedAt são preenchidos automaticamente pelo mecanismo de auditing do Spring Data MongoDB (@EnableMongoAuditing).

---

Tabelas MySQL

Usuários

CREATE TABLE usuario (
  id BIGINT PRIMARY KEY AUTO_INCREMENT,
  empresa_id BIGINT,
  nome VARCHAR(255) NOT NULL,
  email VARCHAR(255) UNIQUE NOT NULL,
  senha_hash VARCHAR(255) NOT NULL,
  ativo BOOLEAN DEFAULT TRUE,
  created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  updated_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
  FOREIGN KEY (empresa_id) REFERENCES empresa(id)
);

Auditoria/Logs de Sistema

CREATE TABLE logs_auditoria (
  id BIGINT PRIMARY KEY AUTO_INCREMENT,
  usuario_id BIGINT,
  acao VARCHAR(100) NOT NULL,
  entidade VARCHAR(100) NOT NULL,
  entidade_id VARCHAR(24),         -- ObjectId MongoDB
  detalhes JSON,
  ip_address VARCHAR(45),
  created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  FOREIGN KEY (usuario_id) REFERENCES usuario(id) ON DELETE SET NULL
);

Empresas

CREATE TABLE empresa (
  id BIGINT AUTO_INCREMENT PRIMARY KEY,
  razao_social VARCHAR(255) NOT NULL,
  cnpj VARCHAR(14) NOT NULL,
  logradouro VARCHAR(255),
  numero VARCHAR(10),
  cidade VARCHAR(100),
  estado CHAR(2),
  cep VARCHAR(8),
  email VARCHAR(255),
  telefone VARCHAR(20),
  configuracoes JSON,
  created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
  updated_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
)

---

Índices Recomendados (MongoDB)

// Filiais
db.filiais.createIndex({ empresa_id: 1 });
db.filiais.createIndex({ empresa_id: 1, nome: 1 });

// Máquinas
db.maquinas.createIndex({ filial_id: 1, status: 1 });
db.maquinas.createIndex({ filial_id: 1, tipo: 1 });

// Produções
db.producoes.createIndex({ filial_id: 1, data_inicio: -1 });
db.producoes.createIndex({ maquina_id: 1, status: 1 });

// Peças
db.pecas.createIndex({ codigo: 1 }, { unique: true });
db.pecas.createIndex({ producao_id: 1 });
db.pecas.createIndex({ "etapas.maquina_id": 1 });

---

Ações de auditoria

┌───────────────┬────────────────────────────────────┐
│     Ação      │             Descrição              │
├───────────────┼────────────────────────────────────┤
│ CRIACAO       │ Novo registro criado               │
├───────────────┼────────────────────────────────────┤
│ ATUALIZACAO   │ Registro modificado                │
├───────────────┼────────────────────────────────────┤
│ EXCLUSAO      │ Registro removido                  │
├───────────────┼────────────────────────────────────┤
│ LOGIN         │ Usuário autenticado                │
├───────────────┼────────────────────────────────────┤
│ LOGOUT        │ Usuário desconectado               │
├───────────────┼────────────────────────────────────┤
│ ACESSO_NEGADO │ Tentativa de acesso não autorizado │
├───────────────┼────────────────────────────────────┤
│ IMPORTACAO    │ Importação de dados (CSV/Excel)    │
└───────────────┴────────────────────────────────────┘
